Rohr wärme tauscher, auch als Rohr wärme tauscher bekannt, sind eine Art von Ausrüstung, die ein Rohr bündel verwendet, das in einer zylindrischen Hülle zum Wärme austausch einges ch lossen ist.Shell-and-Rohr-Wärme tauscher ist eine Art von Ausrüstung, die im industriellen Prozess für den Wärme austausch weit verbreitet ist, ist es für Hoch temperatur-, Hochdruck-Arbeits umgebung geeignet, kann den Wärme austausch bedarf verschiedener Flüssigkeiten bewältigen.

Röhrenförmige Wärme tauscher zusammensetzung

Röhren wärme tauscher besteht haupt sächlich aus Schale, Wärme übertragungs rohr bündel, Rohr platte, Prell platte (Prell platte) und Rohr kasten.

Schale: Normaler weise zylindrisch, ist die äußere Struktur des Wärme tauschers, und das Wärme übertragungs rohr bündel ist im Inneren enthalten.

Wärme übertragungs rohr bündel: Befindet sich innerhalb der Schale, beide Enden sind auf der Rohr platte befestigt, ist der wichtigste Ort, um Wärme austausch zu erreichen.

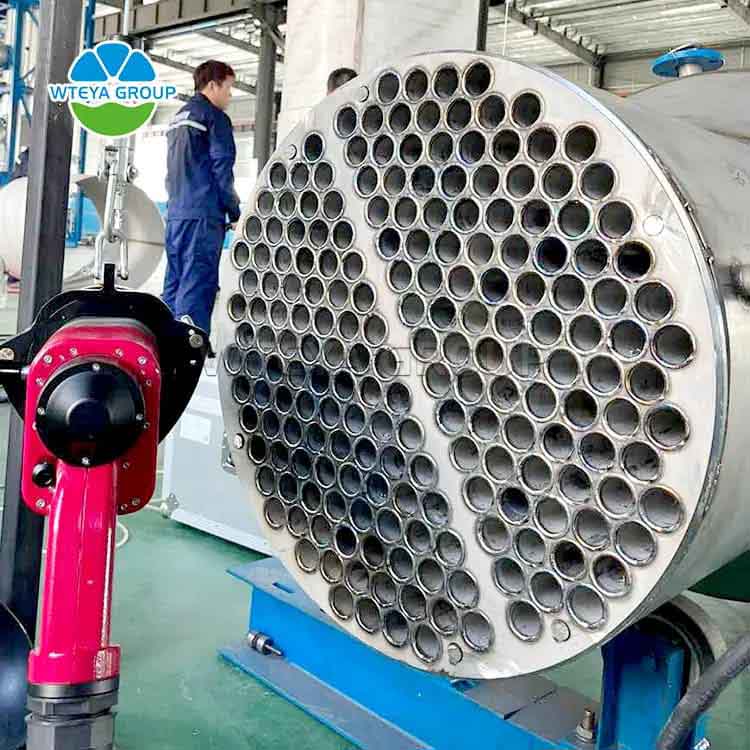

Rohr platte: Es befindet sich an beiden Enden des Gehäuses und wird verwendet, um das Wärme übertragungs rohr bündel zu halten und eine Dichtung damit zu bilden, um sicher zustellen, dass sich die beiden Flüssigkeiten nicht vermischen.

Baffle (Pralz): In der Schale installiert, verwendet, um die Mantels eitige Flüssigkeit mehrmals durch das Rohr bündel zu führen, den Grad der Flüssigkeits turbulenzen zu erhöhen, die Wärme übertragungs effizienz zu verbessern.

Rohr kasten: Es befindet sich an beiden Enden des Wärme tauschers und ist mit der Rohr platte verbunden. Es wird verwendet, um den Rohrfluss zu verteilen und zu sammeln.

Eigenschaften des Rohr bündel wärme tauschers

Die Vorteile von Rohr bündel wärme tauschern umfassen haupt sächlich:

Hoher Wärme übergangs koeffizient: Das im röhrenförmigen Wärme tauscher verwendete Gewinde rohr besteht aus Materialien mit hoher Wärme leitfähig keit wie Kupfer oder Edelstahl, und die Konstruktion der Kombination von Innen-und Außengewinde kann unter geringem Flüssigkeits widerstand starke Turbulenzen bilden, wodurch die Wärme erheblich verbessert wird Transfer koeffizient innerhalb und außerhalb des Rohrs.

Kompakte Struktur: Da die Volumen-Wärme übertragungs fläche des Rohr wärme tauschers groß ist, ist der Gesamt wärme übergangs koeffizient hoch, so dass die Bodenfläche klein ist, wodurch Materialien und Platz gespart werden.

Nicht leicht zu skalieren: Die spezielle konkave und konvexe Struktur des Gewinde rohrs und die heiße Verlängerung und Kalt schrumpfung des Rohrs machen es schwierig, Verunreinigungen innerhalb und außerhalb des Rohrs zurück zuhalten, so dass es nicht leicht zu skalieren ist, um den langfristigen Betriebs effekt sicher zustellen.

Nicht leicht zu lecken: Der Dichtung umfang des röhrenförmigen Wärme tauschers und das Grob gewinde des Gewinde rohrs haben eine Kompensation kapazität ähnlich der Dehnungsfuge, wodurch die thermische Belastung des Wärme tauschers klein und nicht leicht zu lecken ist.

Starke Anwendbar keit: Entsprechend den unterschied lichen Prozess anforderungen gibt es viele Arten von Rohr wärme tauschern, wie z. B. feste Rohr platte, Schwimm kopftyp, U-förmiger Rohrtyp usw., jeder hat seine eigenen Eigenschaften und Anwendungs bereich, die die Bedürfnisse erfüllen können von verschiedenen Arbeits bedingungen.

Einfache Wartung: Einige Arten von Rohr wärme tauschern ermöglichen das Abziehen von Rohr bündeln aus der Schale zur einfachen Reinigung und Wartung, insbesondere für Medien, die anfällig für Skalierung sind oder eine häufige Reinigung erfordern.

Anwendungs bereich des röhrenförmigen Wärme tauschers

Chemische Industrie: Im chemischen Reaktions prozess ist es häufig erforderlich, Rohstoffe oder Produkte zu erhitzen oder zu kühlen, und hier spielt der Rohr wärme tauscher eine wichtige Rolle.

Öl-und Gasindustrie: Diese Industrien müssen während des Raffinierungs prozesses häufig Wärme gegen Öl und Gas austauschen, und der Rohr wärme tauscher kann den hohen Temperaturen und Drücken in diesen Prozessen standhalten.

Lebensmittel industrie: Bei der Lebensmittel verarbeitung werden Rohr wärme tauscher zum Heizen, Kühlen und Pasteur isieren verwendet, um die Sicherheit und Qualität von Lebensmitteln zu gewährleisten.

Energie wirtschaft: In Kraftwerken werden Rohr bündel wärme tauscher zur Erzeugung und Kondensation von Dampf eingesetzt und sind Schlüssel geräte für den normalen Betrieb von Kraftwerken.

Metall urgische Industrie: Bei der Metall verarbeitung werden Rohr bündel wärme tauscher zur Temperatur kontrolle von Wärme behandlungs öfen und zur Kühlung von Metall produkten eingesetzt.

Hvac-Industrie: In Heizungs-und Klimaanlagen werden Rohr bündel wärme tauscher zum Heizen und Kühlen von Warmwasser verwendet, um die Innentemperatur angenehm zu halten.

Das technische Prinzip des Rohr wärme tauschers basiert haupt sächlich auf der Wand wärme übertragung, bei der ein Fluid innerhalb des Rohr bündels fließt und ein anderes Fluid in der Hülle außerhalb des Rohr bündels fließt und die beiden Wärme durch die Rohrwand austauschen. Insbesondere umfasst das Arbeits prinzip des röhrenförmigen Wärme tauschers die folgenden Aspekte:

Wärme übertragungs fläche: Die Wand des Rohr bündels wird als Wärme übertragungs fläche verwendet, und zwei Arten von Arbeits flüssigkeiten fließen innerhalb und außerhalb des Rohrs bzw. Wärme austausch durch die Rohrwand.

Flüssigkeits fluss: Rohrs trom im Rohr, Schalen fluss außerhalb des Rohrs. Um die Wärme übertragungs effizienz der Pipeline flüssigkeit zu verbessern, verwenden einige Konstruktionen Spiral rohre oder Knoten rohre, die den Turbulenz grad des Fluids erhöhen und dadurch den Wärme übergangs koeffizienten verbessern können.

Temperatur kontrolle: Durch Einstellen des Wärmequellen stroms in den Wärme tauscher kann die Temperatur des beheizten Mediums gesteuert werden. Zum Beispiel gibt es ein Regelventil vor dem Wärmequellen einlass, und das Ändern der Ventil öffnung kann die Auslass temperatur einstellen.

Die Konstruktion und Herstellung von Rohr-und Rohr-Wärme tauschern ist ein komplexer Prozess, der eine umfassende Berücksichtigung vieler Faktoren erfordert, einschl ießlich Prozess anforderungen, Material auswahl, Tragwerk planung, Sicherheits standards usw.

Überprüfen Sie den Wärme übergangs koeffizienten und den Wärme übertragungs bereich: Berechnen Sie den Wärme übergangs koeffizienten K und die Wärme übertragungs fläche F gemäß dem Wärme übergangs koeffizienten von Rohr und Hülle, der Wärme beständigkeit des Schmutzes, der Wärme beständigkeit der Wand usw. Dieser Schritt berücksicht igt eine Reihe von Faktoren, wie z. B. Unterschiede zwischen Betriebs bedingungen und Konstruktion bedingungen und mögliche zukünftige Skalierung oder Verstopfung probleme.

Fertigungs technik: Der Herstellungs prozess des röhrenförmigen Wärme tauschers umfasst die Auswahl des geeigneten Materials, die Bestimmung der Spezifikationen und der Anordnung des Rohr bündels sowie die Anzahl der Leit bleche oder der Stütz platte. Diese Herstellungs details sind entscheidend für die Leistung und Haltbarkeit von Wärme tauschern.

Gestaltungs bedingungen: Benutzer müssen einige wichtige Konstruktion bedingungen angeben, wie z. B. Betriebs druck, Betriebs temperatur, Metall wand temperatur, Material name und-eigenschaften, Korrosions spanne, Anzahl der Durchgänge, Wärme austausch fläche, Spezifikationen für Wärme austausch rohre usw. Diese Informationen sind unerlässlich für die Gestaltung eines effizienten und sicheren Wärme tauschers.
