Einführung in den Ein-Effekt-Konzentration verdampfer
Single-Effekt-Konzentration verdampfer ist eine Verdampfung anlage, die nur eine Wärmeenergie umwandlung durchführen kann. Sein Kern merkmal ist, dass der erzeugte Sekundär dampf nicht mehr zum Heizen verwendet wird, sondern direkt entladen oder kondensiert wird.
Zusammensetzung des Eineffekt-Konzentration verdampfers
Die Haupt komponenten des Ein-Effekt-Konzentration verdampfers umfassen:
Heiz kammer: Ein Wand wärme tauscher, der normaler weise aus mehreren Heizrohren besteht und für den Heiz-und Verdampfung prozess des Materials ver antwort lich ist.
Verdampfung kammer: Oben gelegen, auch als Trenn kammer bekannt, die zur Gas-Flüssigkeits-Trennung verwendet wird.
Entschäumer: Entfernt den während des Verdampfung prozesses erzeugten Schaum.
Kondensator und Kühler: Das verdampfte Gas zu Flüssigkeit kondensieren.
Flüssigkeits aufnahme tank: Sammelt das konzentrierte flüssige Material.
Merkmale des Eineffekt-Konzentration verdampfers
1. Single-Effekt-Konzentration verdampfer eignet sich für kleine Anlässe, die nicht empfindlich auf Dampf kosten sind, oder für die Verarbeitung von korrosiven und umwelt schädlichen Materialien.
2. Bei der Eineffekt-Konzentration verdampfung ist der Energie verbrauch relativ hoch, da der Sekundär dampf nicht wieder verwendet wird.
3. Die Verbesserung der Verdampfung effizienz kann erreicht werden, indem die Wärme übertragungs temperatur differenz und der Gesamt wärme übergangs koeffizient verbessert werden.
Vorteile des Ein-Effekt-Konzentration verdampfers
Die Vorteile des Ein-Effekt-Konzentration verdampfers spiegeln sich haupt sächlich in den folgenden Aspekten wider:
•Einfache Ausstattung:Die Struktur des Single-Effekt-Konzentration verdampfers ist relativ einfach, so dass er einfach zu bedienen ist und für kleine Produktions-und inter mit tierende Produktions anlässe geeignet ist.
•Niedrige Kosten: Da die Ausrüstung des Ein-Effekt-Konzentration verdampfers einfach ist, sind die Ausrüstung kosten relativ niedrig, was eine bessere Wahl für Unternehmen mit begrenzten Anfangs mitteln ist.
•Starke Anwendbar keit: Ein-Effekt-Konzentration verdampfer eignet sich zum Verdampfen von Lösungen mit geringem Verarbeitung volumen, insbesondere wenn das Material korrosiv ist oder der erzeugte Dampf kontaminiert ist und nicht wieder verwendet werden kann. Ein-Effekt-Konzentration verdampfer ist eine geeignetere Wahl.
Darüber hinaus verwendet der moderne Ein-Effekt-Konzentration verdampfer in Bezug auf die automatische Start-Stopp-Steuerung, die automatische Anpassung der Prozess parameter, die automatische Erkennung und den Alarm in der Regel fortschritt liche Steuerungs systeme wie PLC und DCS, um eine Prozess steuerung und einen sicheren Betrieb zu erreichen, was den Komfort und die Stabilität des Betriebs verbessert.
Anwendungs bereich des Ein-Effekt-Konzentration verdampfers
Pharmazeut ische Industrie: Verwendet für die Konzentration und Reinigung von pharmazeut ischen Lösungen.
Lebensmittel industrie: Geeignet für die konzentrierte Verarbeitung von Lebensmittel flüssigkeiten.
Chemische Industrie: Verwendet für die Konzentration und Reinigung von chemischen Lösungen.
Leicht industrie: Mit Verdampfung und Konzentration bedarf verschiedener flüssiger Produkte.
Technisches Prinzip von
Das Arbeits prinzip des Single-Effekt-Verdampfers basiert haupt sächlich auf dem Verdampfungs-und Konzentration prozess der Lösung. Insbesondere sind die folgenden Schlüssels ch ritte enthalten:
1.Heizung: Das zu verdampfende Material wird zuerst im Vorwärmer vorgewärmt und gelangt dann in die Heizung. In einer Heizung erhält das Material Wärmeenergie, die üblicher weise durch Dampf bereit gestellt wird und das Lösungsmittel (haupt sächlich Wasser) in der Lösung zum Kochen erwärmt.
2.Verdampfung: Wenn das Lösungsmittel auf den Siedepunkt erhitzt wird, beginnt es zu verdampfen. Bei diesem Verfahren wird das Lösungsmittel in eine gasförmige Form umgewandelt, und die Konzentration des gelösten Geräts steigt entsprechend an.
3.Trennung: Das durch Verdampfen erzeugte Gasgemisch (Sekundär dampf und geführter Lösungsmittel dampf) tritt in den Separator ein. Die Rolle des Separators besteht darin, eine Gas-Flüssigkeits-Trennung durch zuführen und den Dampf von der konzentrierten Flüssigkeit zu trennen.
4.Kondensation: Der abgetrennte Sekundär dampf wird normaler weise zum Kondensator geschickt, um in eine Flüssigkeit abgekühlt und dann je nach Bedarf behandelt oder abgelassen zu werden.
5.Sammlung: Die konzentrierte Lösung wird vom Boden des Verdampfers abgelassen und gesammelt.
Darüber hinaus können Single-Effekt-Verdampfer inter mit tieren der, semi-inter mit tieren der oder kontinuierlicher Betrieb sein. Im Chargen betrieb erfolgt die Zuführung, Verdampfung und Entladung Schritt für Schritt; im Dauerbetrieb sind Werkstoffe und Produkte kontinuierlich ein-und aus.
Der Produktions prozess von
Produktion von Ausrüstung
Wteya zielt auf die digitale und intelligente Produktion ab, um seinen Kunden überlegene Produkte und Dienstleistungen anzubieten. Wir bieten nicht nur eine breite Palette von Standard produkten, die ernsthaft getestet und stabile Leistung sind, um eine breite Palette von industriellen Anforderungen zu erfüllen.Wir bieten auch kunden spezifischen Service sowie OEM-und ODM-Dienstleistungen,Profession elles Design-Team bietet geeignete Lösungen für Kunden, um ihre einzigartigen Bedürfnisse zu erfüllen. Wir werden eng mit jedem Kunden zusammenarbeiten, um sicher zustellen, dass jedes Gerät den Prozess anforderungen und dem Produktions prozess des Kunden genau entspricht. Der One-Stop-Service von Wteya, der innovativ ist, um hochwertige mechanische Produkte und System lösungen zu entwickeln, hilft Kunden profession ell bei der Bewältigung verschiedener Wasser aufbereitung probleme.
Kapazität und Größe
Einzel effekt verdampfer parameter | |||||
Verdampfung kapazität (t/h) | Verdampfer typ | Brutto leistung (KW/h) | Dampf verbrauch (t/h) | Umlauf wasser verbrauch (t/h) | Bodenfläche (Länge * Breite * Höhe/m) |
1 | Zwangs umlauf verdampfer | 40 | 1.1 | 70 | 3*3*10 |
5 | Zwangs umlauf verdampfer | 65 | 5.5 | 350 | 5*5*12 |
1 | Umwälz verdampfer des fallenden Films | 13.2 | 1.1 | 80 | 3*3*10 |
2.5 | Umwälz verdampfer des fallenden Films | 35 | 3 | 120 | 4*3*6 |

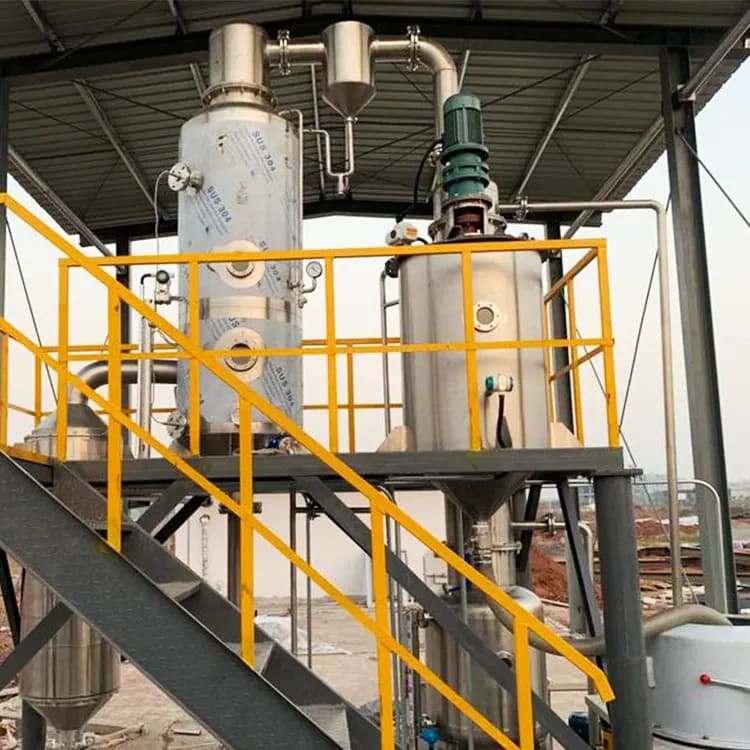

Effekt zeichnung
Häufig gestellte Fragen
Q: Was ist der Grund, warum die Verdampfung effizienz des Single-Effekt-Verdampfers während des Betriebs abnimmt?
A: Die Abnahme der Verdampfung effizienz kann durch unzureichende Heizt emperatur, zu hohe Lösungs konzentration, Skalierung oder Verstopfung der Ausrüstung usw. verursacht werden. Regelmäßige Reinigung und Wartung der Ausrüstung sowie Optimierung der Betriebs parameter können die Effizienz verbessern.
Q: Wie kann verhindert werden, dass der Einzel effekt verdampfer während des Betriebs kristallisieren kann?
A: Um eine Kristallisation zu verhindern, können die Konzentration und Temperatur der Lösung gesteuert werden, um eine Überschreitung der Sättigung des gelösten Geräts zu vermeiden. Darüber hinaus trägt die regelmäßige Reinigung der Ausrüstung zur Verhinderung der Skalierung auch dazu bei, das Kristallisation risiko zu verringern.
Q: Was soll ich tun, wenn der Einzel effekt verdampfer während des Betriebs leckt?
A: Leckage kann durch eine schlechte Abdichtung oder beschädigte Ausrüstung verursacht werden. Der Betrieb der Ausrüstung sollte sofort gestoppt werden, die Dichtung steile sollten überprüft werden, und die beschädigten Teile sollten repariert oder ersetzt werden.
Frage: Was ist die Ursache für übermäßiges Geräusch beim Betrieb des Single-Effekt-Verdampfers?
Antwort: Das Geräusch kann durch lose Teile im Inneren des Geräts oder einen schlechten Flüssigkeits fluss verursacht werden. Stellen Sie sicher, dass die Teile im Inneren des Geräts dicht sind, und stellen Sie sicher, dass der Flüssigkeits fluss glatt ist.
Q: Wie verlängert man die Lebensdauer des Single-Effekt-Verdampfers?
A: Um die Lebensdauer der Ausrüstung zu verlängern, sollten regelmäßige Wartungs-und Wartungs arbeiten durchgeführt werden, einschl ießlich Reinigung der Ausrüstung, Überprüfung und Austausch abgenutzter Teile, Optimierung der Betriebs parameter usw. Darüber hinaus tragen die korrekten Betriebs verfahren und die Verwendung hochwertiger Rohstoffe dazu bei, die Lebensdauer der Ausrüstung zu verlängern.
| S/N | Einzel effekt verdampfer | Multi-Effekt-Verdampfer | TVR-Verdampfer | MVR-Verdampfer |
|---|---|---|---|---|
| Energie quelle | Unter Verwendung der Dampfheizung Dampf rohrnetz Brauchen Sie Kessel | Unter Verwendung der Dampfheizung Dampf rohrnetz Brauchen Sie Kessel | Brauchen Sie Hochdruck dampf, um zu fahren, Brauchen Sie Kessel | Unter Verwendung von elektrischer Energie, Dampf rohrnetz keine Notwendigkeit Close-Loop-Zirkulation system |
| Energie verbrauch | 1 Tonnen Dampf für 1 Tonne Wasser verdampfung | 0,3 ~ 1 Tonnen Dampf für 1 Tonne Wasser verdampfung | Basierend auf traditionellem Multi effekt wird ein weiterer Effekt mit Hochdruck dampf antrieb verwendet | Die derzeit energie sparend ste Technologie |
| Betriebs kosten | Viel höher | Mehr Energie einsparung | Niedriger | Niedrigste |
| Fußabdruck | Kleiner | Größer | Größer | Kleiner |
| Produkt qualität | Kurze Verweilzeit, Größere Temperatur. Unterschied führen zu einer einfachen Skalierung. Produkt qualität nicht stabil | Längere Verweilzeit, Größere Temperatur. Unterschied führen zu einer einfachen Skalierung. Produkt qualität nicht stabil | Kurze Verweilzeit, Kleinerer Einfluss auf die Produkt qualität | Kurze Verweilzeit, Niedrige Temperatur. Verdunstung, Minimaler Einfluss auf die Produkt qualität |
| Steuerungs typ | Halbautomat isch | Voll automatisch Ununterbrochene Verdunstung | Voll automatisch Ununterbrochene Verdunstung | Voll automatisch Ununterbrochene Verdunstung |
